Sistema de bucle de doble canal profesional. Lógica direccional y alta sensibilidad y interferencia anti-interferencia.

ElSistema de bucle de doble canal profesional de JUTAI(Modelos LD-200/LD-202) redefine la precisión y la fiabilidad en la gestión avanzada del tráfico, combinandoseguimiento direccional del vehículo,sensibilidad muy alta, yfuncionamiento sin interferenciaspara aplicaciones de misión crítica.lógicas direccionales de doble canalEl sistema determina con precisión el movimiento de los vehículos (entrada/salida) mediante análisis de fase de tiempo, lo que permite optimizar el flujo de tráfico en tiempo real en intersecciones, plazas de peaje e instalaciones seguras.Ajuste de sensibilidad de 16 niveles (0-F)Asegura una detección precisa a través de unRango de inductancia de 20 ‰ 2000 μH, capturando todo, desde bicicletas hasta camiones pesados, mientras que eltecnología adaptativa contra el ruido cruzadoaisla dinámicamente las frecuencias entre40 ∼ 80 kHzLa tecnología de la tecnología 5G está diseñada para soportar entornos adversos, pero también para eliminar las interferencias de detectores adyacentes, torres 5G o maquinaria industrial.Casilla de aluminio con clasificación IP67protege contra el polvo, el agua y las temperaturas extremas (-40°C a +70°C), garantizando la fiabilidad en puertos costeros, sitios del Ártico o centros urbanos.

En elredes de tráfico de ciudades inteligentes, la lógica direccional del LD-202 reduce la congestión en un 30% a través del sincronización de la señal adaptativa basada en el flujo del vehículo en tiempo real.zonas de alta seguridadEl canal 1 activa las puertas de acceso, mientras que el canal 2 verifica el espacio libre del vehículo para evitar el trasero.Precisión del 9% incluso en entornos con EMI pesado como estaciones de carga de vehículos eléctricos o cerca de líneas de alta tensiónUn reciente despliegue en un aeropuerto de Oriente Medio redujo los intentos de entrada no autorizados en un 45% gracias a la analítica direccional y la detección sin interferencias.entrada de corriente alterna de 12-24 V DC/100-240 V universalapoya la energía solar y de la red, mientras queLas salidas Modbus RTU/TCPintegrarse perfectamente con las plataformas de gestión del tráfico para el control centralizado.

JUTAI hace hincapié en la simplicidad y el cumplimiento:montaje en rieles DIN de conexiónreduce el tiempo de instalación a 15 minutos, yFunción de reinicio automáticogarantiza un funcionamiento ininterrumpido durante las fluctuaciones de potencia.CE, FCC y RoHS, cumple con los estándares mundiales de seguridad y sostenibilidad.5 años de garantía, este sistema es la mejor opción para los ingenieros que exigen precisión, adaptabilidad y durabilidad de grado industrial, donde la inteligencia direccional de vanguardia se encuentra con la fiabilidad del mundo real.

Características

• 1Rango de detección de 15 a 2000 μh
  • El detector de bucle admite un amplio rango de detección de 15 μH a 2000 μH, adaptándose a varios tamaños y configuraciones de bucle para una aplicación versátil en diferentes escenarios de detección de tráfico.
  • El amplio rango de detección permite que nuestro detector de bucle para detectar todo tipo de vehículos, motocicletas, automóviles, camiones ultra largo, autobuses y así sucesivamente

• 2- El lado compacto.
  • La carcasa compacta y bien diseñada combina todos los requisitos de la industria para características y funcionalidad, lo que permite que este detector se incorpore en cualquier sistema de detección de tráfico existente.

• 3Capacidades de diagnóstico e indicación LED
  • Las capacidades de diagnóstico completas permiten el diagnóstico preciso de los problemas de circuito y de instalación y muestran a través del estado de LED, lo que garantiza un rendimiento óptimo y reduce el tiempo de inactividad.

• 4. Tiempo de presencia seleccionable
  • La salida del relé de presencia puede seleccionarse para limitar una salida de detección a un tiempo fijo (más de 30 minutos) mientras un vehículo permanece en el bucle, proporcionando flexibilidad en la gestión del tráfico.

• 5Mejoramiento automático de la sensibilidad (ASB)
  • Esta característica detecta de forma fiable las combinaciones de camiones y remolques grandes y los vehículos de lecho alto aumentando automáticamente la sensibilidad al máximo al detectar el vehículo, lo que garantiza una identificación precisa.

• 6Compensación automática de la deriva en el medio ambiente
  • Detectores de bucle (u otros sensores) que se ajustan y calibran automáticamente a los cambios en las condiciones ambientales,mantener la precisión y la estabilidad de la detección a pesar de los factores climáticos y ambientales variables.

• 7. 17 Configuración del interruptor de inclinación
  • El diseño del interruptor de deslizamiento en el caparazón hace que la configuración del detector de bucle sea más fácil y clara, lo que es muy fácil de usar para los usuarios.Los usuarios pueden configurar todas las funciones primero y luego instalar el detector de bucle.

• 8Los canales duales trabajan cooperativamente o independientemente.
  • El detector de bucle de doble canal se puede usar como dos versiones de un solo canal, admite dos canales de detección independientes.
  • También permite el monitoreo simultáneo de múltiples bucles, el detector de bucles tiene la capacidad de reconocer la dirección en aplicaciones de un solo canal.mejora de la flexibilidad y precisión de la detección de vehículos.

• 9- Interferencia de transmisión.
  • A través del interruptor de penetración, la frecuencia del detector de bucle se puede ajustar para evitar la interferencia de intermitencia causada por la instalación de dos bobinas de bucle demasiado cerca.





---

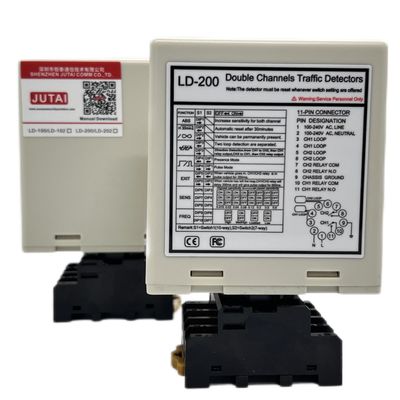

Conexiones







Modos de funcionamiento

El detector de la serie LD-200 podrá configurarse para cualquiera de los siguientes modos:

Modo de presencia	Modo de pulso
Modo de presencia lógica AB ((Operación de barrera)	Modo de pulso de lógica AB ((Lógica de conteo)

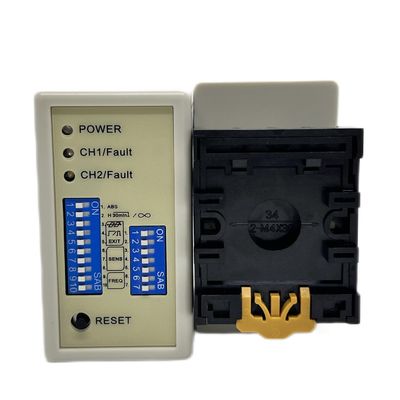

Indica y cambia

LED de energía: LED de energía RED indica "Power ON"

• Se indicará el valor de la luz LED de detección de CH1: Continuamente encendida.

• Parpadeo lento: indica que el bucle es un cortocircuito o que el número de giros después del bucle no es suficiente.

• Parpadeo rápido: indica que el bucle está abierto o que hay demasiados giros después del bucle.

• Se indicará el valor de la luz LED de detección de CH2: Continuamente encendida.

• Parpadeo lento: indica que el bucle es un cortocircuito o que el número de giros después del bucle no es suficiente.

• Parpadeo rápido: indica que el bucle está abierto o que hay demasiados giros después del bucle.



Selección de la sensibilidad

• La sensibilidad y la frecuencia del bucle se pueden ajustar mediante la configuración de un interruptor de 7 vías y de un interruptor de 10 vías.

• El usuario puede seleccionar 8 configuraciones diferentes cambiando la configuración del interruptor de penetración a diferentes modos como en elLas tablas de configuración de los interruptores de penetración a continuación: interruptores de penetración 6, 7 y 8 para la selección de la sensibilidad CH1, siendo 0,8 el menos sensible y 0,015 el más sensible.

• Los interruptores de penetración 3, 4 y 5 para la selección de la sensibilidad al CH2, siendo el 0,8 el menos sensible y el 0,015 el más sensible.







¢Switch1=S1:Selección de la función de bucle del canal 1 (interruptor de penetración de 10 vías)

• (Interruptor 1) DIP1 y DIP2 Aumento de sensibilidad especial para ambos remolques (ambos canales)











• (Interruptor1=S1) D3,D4,D5 y ((Interruptor2=S2) D1,D2 Configuración de funciones especiales(Modo1,2,3 DirecciónDetección, modo cuatro.5,6 Modo normal, dos detecciones de bucles están separadas.)







• (Interruptor1=S1) D6 & D7 & D8 y (Interruptor2=S2) D3 & D4 & D5 Configuración de la selección de sensibilidad de CH1 y CH2.(Elecciones de ocho niveles)







• (Switch1=S1) D9 & D10 y (Switch2=S2) D6,D7 Frecuencia de ajuste (20 K a 100 KHz).

Botón de reinicio: Tenga en cuenta que el LD-200 debe reiniciar cada vez que se realice un cambio de configuración en los interruptores de penetración.







Instalación del bucle

Los bucles se sellan con un compuesto epoxi negro de "conversión rápida" o mastica de betún caliente para mezclarse con la superficie de la carretera.



Cuando se instale, mantenga el enchufe del producto en dirección vertical







Disparar con problemas







---



Serie de productos

LD-100	El LD-102	LD-200	LD-202	El JTHT-11
Canal único 100-240 V de corriente continua	Canal único 12-24 V AC/DC	Dos canales 100-240 V de corriente continua	Dos canales 12-24 V AV/DC	Cables de bucle 305 m bobina de teflón
