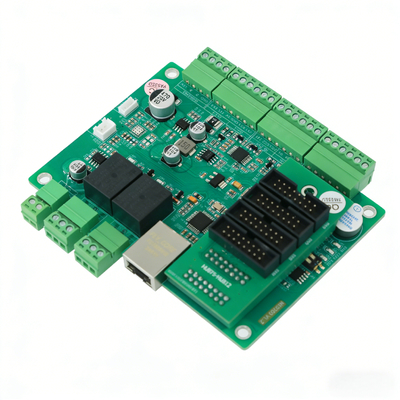

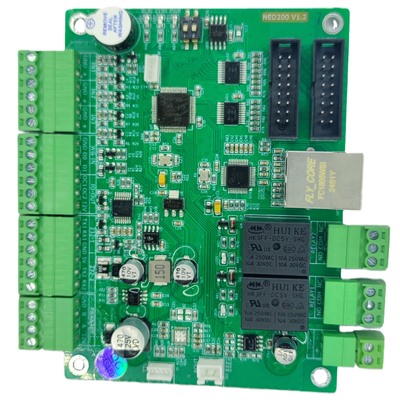

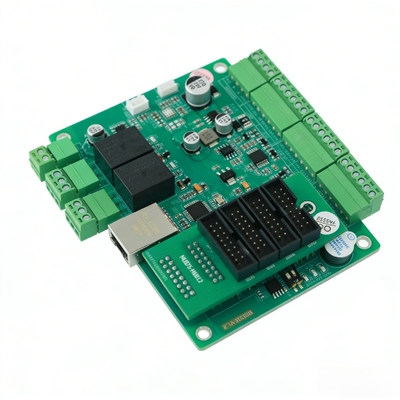

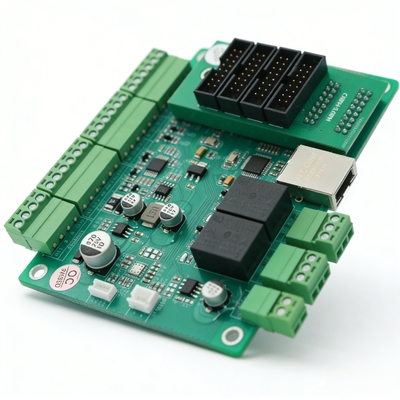

NED200 Placa de accionamiento LED de grado industrial, núcleo de control de pantalla LED inteligente con RS485/Ethernet/MQTT Multi-Protocolo para estacionamiento y automatización de fábricas

Nombre De La Marca:	JUTAI
Número De Modelo:	NED 200
MOQ:	Apoyo 1-10 Pcs por muestra
Precio:	Negociable
Detalles Del Embalaje:	1 juego 1 dibujo animado
Condiciones De Pago:	T/T, Western Union, Paypal y Alipay

Información detallada

Descripción de producto

Información detallada

Lugar de origen:

SHENZHEN CHINA

Certificación:

Interfaz de comunicación::

TCP/IP, RS232, RS485, TTL, Wiegand 26/34

Voltaje de funcionamiento::

12 V CC.

Corriente de funcionamiento::

2A Máximo

Temperatura de funcionamiento::

-40 °C ~ 85 °C

Dimensiones generales::

115 mm (largo) * 85 mm (ancho) * 15 mm (alto)

Espaciamiento de los orificios de montaje::

105 mm (largo) * 75 mm (ancho)

Interfaz E/S::

Entrada 2IO, salida IO 2OC, salida IO de 2 relés

Interfaz de pantalla de visualización::

HUB75, HUB08

Salida del amplificador de potencia::

1 puerto, 4Ω 8W

Protocolos admitidos::

RS485, TCP, MQTT

Capacidad de la fuente:

2000 establecido por mes

Resaltar:

Placa de accionamiento LED industrial con RS485

Núcleo de control de pantalla LED con Ethernet

Placa de accionamiento LED para la automatización de estacionamientos

Descripción de producto

Placa controladora de pantalla LED NED200 con pantalla dual de código QR (larga/corta distancia), transmisión de voz y actualización remota IAP para centros comerciales y áreas escénicas

La placa controladora de pantalla LED NED200 es un dispositivo de control inteligente profesional diseñado para centros comerciales y áreas escénicas, que presenta modos de visualización dual de código QR (larga/corta distancia) para satisfacer diversas necesidades interactivas. Como enlace central entre los sistemas de nivel superior y los terminales de pantalla LED, integra funciones de transmisión de voz y actualización remota IAP, proporcionando una solución de control fluida y eficiente para escenarios de visualización comercial y escénica. Su diseño de código QR dual admite códigos QR a pantalla completa para escaneo a larga distancia (2-5 m) y códigos QR de 3 líneas para escaneo a corta distancia (0,5-2 m), lo que permite funciones como escanear para obtener cupones de centro comercial, rutas turísticas de lugares escénicos y mapas de navegación, mientras que el control independiente de 4 líneas admite hasta 80 bytes por línea y más de 100 idiomas, mostrando perfectamente la navegación por pisos, avisos de actividades e introducciones de lugares escénicos.

Equipada con transmisión de voz de alto rendimiento y capacidades de actualización remota IAP, la placa controladora de pantalla LED NED200 mejora la comodidad operativa y la experiencia del usuario para centros comerciales y áreas escénicas. Admite modos de reproducción de voz secuencial e inmediata, con 8 MB de almacenamiento para hasta 256 archivos de voz, lo que permite indicaciones de voz en tiempo real para promociones, pautas de seguridad y recordatorios para visitantes. La función de actualización remota IAP permite actualizaciones fluidas a través de TCP, navegador o plataforma en la nube, agregando nuevas funciones y optimizando la lógica sin operaciones in situ. Con fiabilidad de grado industrial (temperatura de funcionamiento amplia de -40 ℃ ~ 85 ℃, protección ESD y contra sobrecorriente), opera de manera estable en escenarios interiores y exteriores, conectándose sin problemas con sistemas de gestión de centros comerciales y equipos de áreas escénicas para aumentar la eficiencia de la gestión y la satisfacción de los visitantes.

Ventajas Clave
* Comunicación multiprotocolo: Admite RS485, Ethernet y MQTT, tres métodos de comunicación principales, fáciles de conectar con varios sistemas de gestión
* Control independiente de 4 líneas: Realiza la visualización independiente de la pantalla LED de 4 líneas, línea única máx. 80 bytes, admite visualización multilingüe (más de 100 idiomas en todo el mundo)
* Modos de visualización dual de código QR: Código QR a pantalla completa (escaneo a larga distancia de 2-5 m) y código QR de 3 líneas (escaneo a corta distancia de 0,5-2 m) para diferentes necesidades de escenario
* Funciones interactivas integradas: Integra control de transmisión de voz, enlace de relé y lectura de estado de E/S, realiza control integral de pantalla LED y dispositivos periféricos
* Fiabilidad de grado industrial: Temperatura de funcionamiento amplia de -40 ℃ ~ 85 ℃, con protección contra conexión inversa, ESD/pulso y sobrecorriente, adecuada para entornos industriales/exteriores hostiles
* Expansión y actualización flexibles: Admite actualización remota IAP (TCP/navegador/nube), almacenamiento de voz de 8 MB (máx. 256 archivos) y puede vincular barreras, sensores, equipos de voz, etc.
* Visualización de hora en tiempo real: Admite superposición de formato de hora personalizado, actualización automática en tiempo real sin operación manual

Parámetros Técnicos Clave
Parámetros Eléctricos y Físicos Básicos
* Voltaje de funcionamiento: CC 12 V (con protección contra conexión inversa)
* Corriente de funcionamiento: 2 A MÁX.
* Temperatura de funcionamiento: -40 ℃ ~ 85 ℃ (humedad relativa <80 %, sin condensación)* Dimensiones generales: 115 mm (largo) * 85 mm (ancho) * 15 mm (alto)
* Espaciado de orificios de montaje: 105 mm (largo) * 75 mm (ancho)
* Conversión de potencia incorporada: Circuito de 12 V a 5 V, salida de corriente continua máxima de 1,2 A para dispositivos externos
Configuración de interfaz rica

* Interfaz Ethernet (TCP/IP): 1 puerto, 10/100 M adaptativo, con aislamiento
* Interfaz RS232: 2 puertos, operación independiente, 4800-115200 bps ajustable, protección ESD/pulso
* Interfaz RS485: 1 puerto, 4800-115200 bps ajustable, protección ESD/pulso
* Interfaz TTL: 1 puerto, 4800-115200 bps, nivel de 3,3 V
* Interfaz Wiegand: 1 puerto, Wiegand 26/34 adaptativo
* Entrada de E/S: 2 canales, no aislados, rango de señal de 0-5 V
* Salida de E/S: 2 OC no aislados (máx. 12 V/0,2 A) + 2 relés aislados (250 VCA 10 A / 30 VCC 10 A)
* Salida de amplificador de potencia: 1 puerto, 4 Ω 8 W
* Interfaz de pantalla LED: 1 HUB75 + 1 HUB08 (expansión externa para 4 * HUB12)
Parámetros Funcionales

* Protocolos compatibles: RS485 (velocidad de 9600 baudios), TCP (puerto 8008), MQTT

* Capacidad de visualización: Control independiente de 4 líneas, línea única máx. 80 bytes
* Visualización de código QR: Pantalla completa (máx. 52 caracteres) / 3 líneas (máx. 77 caracteres), color blanco
* Transmisión de voz: Máx. 32 ID de voz por comando, modo de reproducción secuencial/inmediata, almacenamiento de 8 MB (más de 250 archivos)
* Actualización remota: Admite actualización IAP por TCP/navegador/nube
* Identificador único: ID único global para identificación de dispositivos y control de acceso
* Codificaciones compatibles: GBK, UTF8, UNICODE (opcional, solo soporte único)
Funciones Principales del Núcleo

1. Pantalla LED independiente multilínea

* Control independiente de 4 líneas, cada línea puede configurar contenido de visualización exclusivo

* Admite más de 100 idiomas, compatible con chino, inglés, números y otros idiomas nacionales
* Visualización superpuesta de hora en tiempo real, formato de hora personalizado (año/mes/día/hora/minuto/segundo), actualización automática
* Máx. 80 bytes por línea, satisface todas las necesidades de visualización de información de texto de varios escenarios
2. Pantalla interactiva dual de código QR

* Código QR a pantalla completa: Para escaneo a larga distancia de 2-5 m, máx. 52 caracteres, trunca automáticamente el contenido excesivo

* Código QR de 3 líneas: Para escaneo a corta distancia de 0,5-2 m, 4ª línea para descripción de texto, máx. 77 caracteres
* Color fijo del código QR blanco, borra automáticamente el contenido original, restaura mediante comando después de salir del modo de código QR
* Realiza pago por escaneo de código, navegación por escaneo de código, registro por escaneo de código y otras operaciones interactivas
3. Control de transmisión de voz

* Controla la placa de voz para reproducir archivos de voz preestablecidos (almacenamiento de 8 MB, máx. 256 archivos)

* Dos modos de reproducción: Reproducción secuencial (espera a que termine la anterior) / Reproducción inmediata (interrumpe la voz actual)
* Máx. 32 ID de voz por comando, admite actualización de archivos de voz in situ mediante herramientas especiales
* Vincula con eventos externos (disparador de E/S, escaneo de código, etc.) para realizar transmisión de voz automática
4. Enlace de periféricos y detección de E/S

* Control de relé: Salida aislada de relé de 2 canales, admite tiempo de cierre establecido (unidad de 0,1 s), enlace de barreras, luces, fuentes de alimentación

* Lectura de estado de E/S: Entrada de E/S de 2 canales, detecta señales de contacto seco (0=inválido/1=válido), monitorea el estado del disparador del sensor/botón
* Enlace automático: Realiza automatización integral de "detección de señal - transmisión de voz - acción de relé", sin intervención manual
5. Actualización y gestión remota

* Admite actualización remota IAP a través de la herramienta de actualización TCP, navegador o plataforma en la nube

* Agrega nuevas funciones en tiempo real, optimiza la lógica existente sin operación in situ
* ID único global, realiza control de acceso de dispositivos e identificación de origen, protege los derechos del cliente
Escenarios de Aplicación Típicos

1. Escenario de estacionamiento* Pantalla de 4 líneas: Número de plaza de aparcamiento, tarifa de aparcamiento, hora en tiempo real, recordatorio cálido

* Pantalla de código QR a pantalla completa para pago por escaneo de código, sin necesidad de bajarse o hacer cola

* E/S detecta entrada/salida de vehículos, activa transmisión de voz "Bienvenido/Gracias por venir"
* Enlace de relé de barrera, realiza automatización de "pago por escaneo de código - apertura de barrera - indicación de voz"
2. Escenario de centro comercial
* Pantalla de 4 líneas: Navegación por pisos, promoción de marcas, aviso de actividades, hora en tiempo real

* Código QR de 3 líneas para escanear código para obtener mapa/cupones del centro comercial, 4ª línea para indicación de texto

* Vincula con el sistema del centro comercial, actualiza en tiempo real la información de promoción y los avisos de actividades
3. Escenario de parque/área escénica
* Pantalla de 4 líneas: Pautas de seguridad, actividad temporal, introducción de lugares escénicos, hora en tiempo real

* Código QR de 3 líneas para escanear código para obtener ruta turística, 4ª línea marca "Escanear para guía detallada"

* Detecta el flujo de personal mediante E/S, activa la transmisión de voz de consejos de seguridad y recordatorios de lugares escénicos
4. Escenario de fábrica/taller
* Pantalla de 4 líneas: Horario de producción, estado del equipo, aviso de seguridad, hora en tiempo real

* E/S detecta anomalías del equipo, activa transmisión de voz "Error de equipo, por favor solucione a tiempo"

* Enlace de relé para cortar el suministro eléctrico del equipo, evitar la expansión de fallos
* Realiza gestión inteligente de la producción y advertencia temprana de fallos del equipo
5. Escenario de comunidad/control de acceso
* Pantalla de 4 líneas: Información del visitante, aviso de acceso, hora en tiempo real, consejos de seguridad

* Código QR de 3 líneas para registro de visitantes por escaneo de código, 4ª línea para guía de registro

* Después del registro exitoso, el relé abre el control de acceso y reproduce voz "Bienvenido"
* Realiza gestión de control de acceso desatendida y trazabilidad de la información del visitante
Embalaje y Envío
Embalaje

* Embalaje antiestático estándar para placa de PCB de control industrial

* Protección interna a prueba de golpes de espuma, evita daños durante el transporte

* Embalaje y etiquetado personalizados según los requisitos del cliente (OEM/ODM)
Envío
* Admite express internacional: DHL, FedEx, UPS, TNT, EMS (3-7 días laborables)

* Admite flete aéreo/marítimo para pedidos a granel (15-30 días laborables, depende del destino)

* Proporcionaremos el número de seguimiento inmediatamente después del envío, rastrearemos el estado de la logística en tiempo real
* Embalaje profesional para transporte a larga distancia, garantiza la integridad del producto
Servicio de Personalización
Ofrecemos servicios de personalización OEM/ODM integrales para clientes globales, que incluyen:

* Personalización de funciones de firmware y adaptación de protocolos (personalizar según las necesidades del escenario)

* Personalización y precarga de archivos de voz (contenido de transmisión de voz personalizado)* Personalización de etiquetas y LOGOTIPOS (imprimir marca y modelo del cliente)* Ajuste de la interfaz de hardware (según las necesidades de conexión del dispositivo real)

* Personalización de acoplamiento de plataforma en la nube (conexión fluida con el sistema de gestión existente del cliente)
Póngase en contacto con nosotros con sus requisitos de personalización detallados, le proporcionaremos soluciones y presupuestos profesionales.
Preguntas Frecuentes (FAQ)
P1: ¿Qué métodos de comunicación admite el NED200?
R: Admite tres métodos de comunicación principales: RS485, Ethernet (TCP) y MQTT, que se pueden seleccionar de forma flexible según el escenario real.

P2: ¿Cuántos idiomas admite la placa controladora LED?

R: Admite más de 100 idiomas en todo el mundo, la biblioteca de fuentes predeterminada incluye chino simplificado/tradicional, inglés, tailandés, coreano, árabe, etc., y admite codificación GBK/UTF8/UNICODE.

P3: ¿Se puede cambiar libremente el modo de visualización del código QR?

R: Sí, admite dos modos: código QR a pantalla completa y código QR de 3 líneas. El contenido de visualización original se puede restaurar enviando un comando después de salir del modo de código QR.

P4: ¿Es el NED200 adecuado para uso en exteriores?

R: Sí, tiene un diseño de grado industrial, con una amplia temperatura de funcionamiento de -40 ℃ ~ 85 ℃ y múltiples funciones de protección, totalmente adecuado para entornos exteriores hostiles.

P5: ¿Admite actualización remota?

R: Sí, admite actualización remota IAP a través de la herramienta de actualización TCP, navegador o plataforma en la nube, lo que puede agregar nuevas funciones y optimizar la lógica en tiempo real sin operación in situ.

P6: ¿Se puede vincular con dispositivos periféricos como barreras y sensores?

R: Sí, tiene salida de relé de 2 canales y entrada de E/S de 2 canales, que pueden vincular barreras, luces, sensores, botones y otros dispositivos periféricos para realizar un control de enlace automático.
