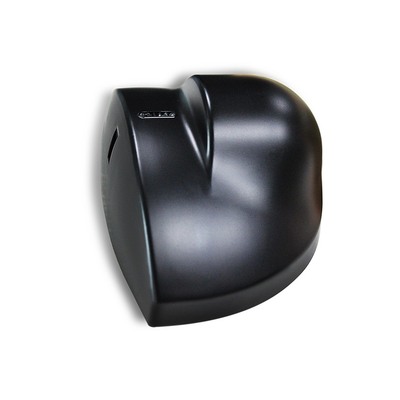

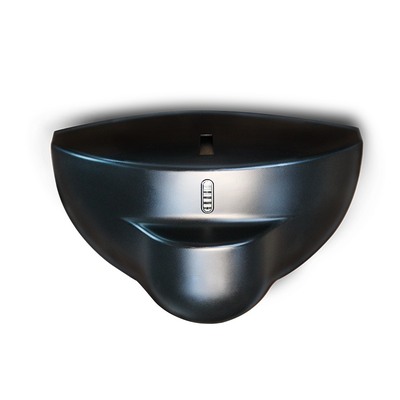

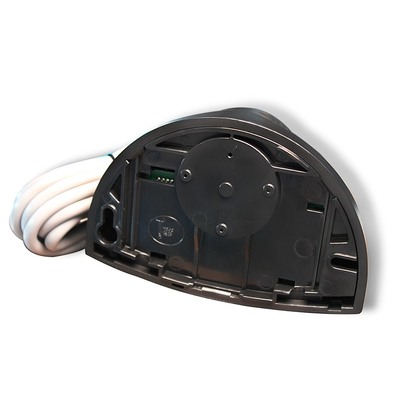

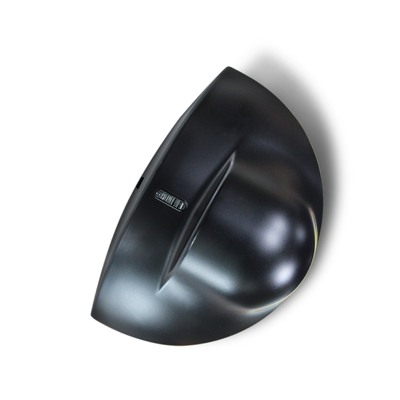

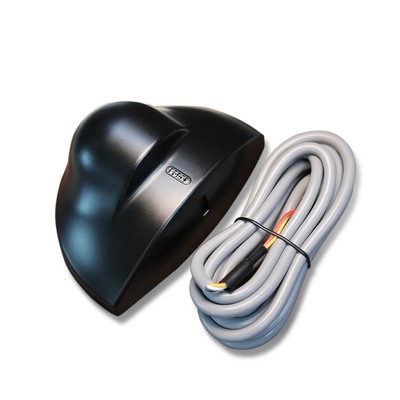

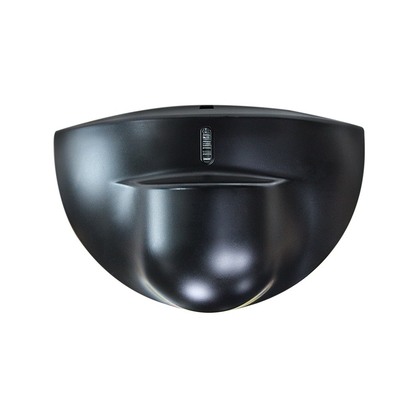

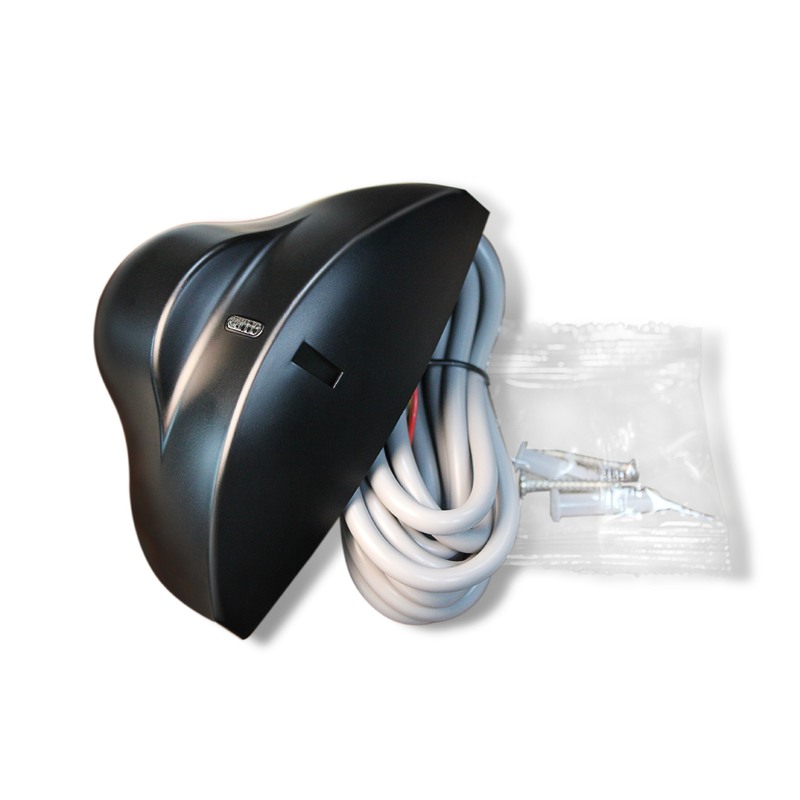

Sensor de puerta corrediza de vidrio 24.125 GHz | Antena Planar | Detección sin puntos ciegos

Nombre De La Marca:	JUTAI
Número De Modelo:	RD24- 4
MOQ:	100
Precio:	4-6 USD according to order quantity
Detalles Del Embalaje:	CAJA DE CARTÓN
Condiciones De Pago:	T/T, paypal, alipay, Western Union

Información detallada

Descripción de producto

Información detallada

Lugar de origen:

SHENZHEN CHINA

Certificación:

Tecnología:

Radar doppler de microondas

Frecuencia del transmisor:

24.125 GHz

Potencia radiada del transmisor:

<20 dBm PIRE

Densidad de potencia del transmisor:

≤5mW/cm

Altura máxima de montaje:

Ángulos de inclinación:

0°~90° verticales; -30°~+30° laterales

Campo de detección (montaje de 2,2 m):

4 m (ancho) × 2 m (profundidad)

Modo de detección:

Detección de movimiento

Velocidad mínima detectable:

5 cm/s (eje del sensor)

Voltaje de suministro:

12-24 VCA ±10%; 12-24 VCC +30% / -10%

Frecuencia de las tuberías:

50-60Hz

Consumo de energía:

≤2W(VA)

Modo de salida:

Cambiar la salida del tubo

Tiempo de salida de señal:

1,5 segundos de espera

Voltaje máximo de contacto:

42 V CA/CC

Corriente máxima de contacto:

1A (resistivo)

Poder que cambia máximo:

30W(CC) / 60VA(CA)

Rango de temperatura de trabajo:

-20 ℃ ~ +55 ℃

Grado de protección:

Conformidad de normas:

R&TTE 1999/5/CE; CEM 89/336/CEE

Material:

Color de la carcasa:

Negro/Plata

Dimensiones (W×H×D):

120 mm × 80 mm × 50 mm

Peso neto:

0.215kg

Longitud del cable:

2,2 m

Capacidad de la fuente:

5000 unidades por mes

Resaltar:

sensor de movimiento de puerta corredera de vidrio

Sensor de microondas de 24.125 GHz

Sensor de antena planar sin puntos ciegos

Descripción de producto

Sensor de Puerta Corredera de Cristal 24.125 GHz | Antena Planar | Detección sin Puntos Ciegos

Este sensor de puerta corredera de cristal de 24.125 GHz es una solución de detección de movimiento de precisión diseñada para sistemas de puertas correderas de cristal, que cuenta con una antena planar de alto rendimiento y detección avanzada sin puntos ciegos para un funcionamiento impecable y fiable en entradas comerciales y residenciales. Sintonizado a la banda de microondas de 24.125 GHz, la antena planar integrada del sensor está diseñada para una cobertura amplia y enfocada, creando un campo de detección a medida que se alinea perfectamente con la trayectoria de movimiento de las puertas correderas de cristal, eliminando puntos ciegos y garantizando la captura precisa del movimiento humano desde todos los ángulos de entrada típicos, incluso para configuraciones de puertas correderas de cristal dobles grandes. Lo que distingue a este sensor es su tecnología de detección sin puntos ciegos, que filtra las activaciones falsas causadas por reflejos del cristal, luz ambiental y perturbaciones ambientales menores, evitando que el sensor sea "cegado" por el entorno común de las puertas correderas de cristal y asegurando que solo el movimiento intencional inicie una respuesta.

Optimizado para su uso en puertas correderas de cristal, el sensor ofrece un rendimiento constante con una velocidad mínima detectable de 5 cm/s, que coincide con el movimiento natural de las personas que se acercan a las entradas, y su carcasa compacta de ABS se monta discretamente en los marcos de las puertas o en las paredes adyacentes sin comprometer la estética elegante de las instalaciones de puertas de cristal. Construido para soportar el uso diario, cuenta con una clasificación IP54 a prueba de polvo y agua, operando de manera estable en temperaturas de -20 °C a +55 °C para una fiabilidad durante todo el año en configuraciones de puertas correderas de cristal tanto interiores como exteriores cubiertas. Compatible con un amplio voltaje de 12-24 V CA/CC y un bajo consumo de energía de ≤2 W, se integra sin esfuerzo en los sistemas de control de puertas existentes, con un indicador LED de estado claro para una fácil instalación y una rápida resolución de problemas. Ideal para centros comerciales, oficinas y hogares modernos, este sensor combina la precisión de 24.125 GHz, la cobertura de antena planar y la detección sin puntos ciegos para una experiencia de detección de movimiento de puertas correderas de cristal sin complicaciones.

Sensor de puerta corrediza de vidrio 24.125 GHz | Antena Planar | Detección sin puntos ciegos 0

Puntos Destacados del Producto

Frecuencia de microondas principal de 24.125 GHz para una detección de movimiento estable (≥5 cm/s)
Amplio campo de detección: 4 m (ancho) * 2 m (profundidad) a una altura de montaje de 2.2 m
Ajuste de ángulo flexible: inclinación vertical de 0°~90° / inclinación lateral de -30°~+30°
Amplio suministro de voltaje: 12-24 V CA/CC con bajo consumo de energía (≤2 W)
Protección IP54 y temperatura de trabajo de -20 °C ~ +55 °C para uso interior/exterior semicubierto
Fácil instalación y ajuste con tamaño compacto, potenciómetro de sensibilidad y aviso de estado LED claro
Salida fiable: retención de señal de 1.5 s, voltaje de contacto máximo de 42 V CA/CC, corriente resistiva de 1 A

Especificaciones Técnicas

Parámetro	Especificación
Tecnología	Radar Doppler de Microondas
Frecuencia del Transmisor	24.125 GHz
Potencia Radiada del Transmisor	<20 dBm EIRP
Densidad de Potencia del Transmisor	≤5 mW/cm
Altura Máxima de Montaje	3 m
Ángulos de Inclinación	0°~90° vertical; -30°~+30° lateral
Campo de Detección (montaje a 2.2 m)	4 m (ancho) * 2 m (profundidad)
Modo de Detección	Detección de movimiento
Velocidad Mínima Detectable	5 cm/s (eje del sensor)
Voltaje de Suministro	12-24 V CA ±10%; 12-24 V CC +30% / -10%
Frecuencia de Red	50-60 Hz
Consumo de Energía	≤2 W (VA)
Modo de Salida	Salida de tubo de conmutación
Tiempo de Salida de Señal	Retención de 1.5 s
Voltaje de Contacto Máximo	42 V CA/CC
Corriente de Contacto Máxima	1 A (resistiva)
Potencia Máxima de Conmutación	30 W (CC) / 60 VA (CA)
Rango de Temperatura de Trabajo	-20 °C ~ +55 °C
Grado de Protección	IP54
Conformidad Normativa	R&TTE 1999/5/CE; EMC 89/336/CEE
Material	ABS
Color de la Carcasa	Negro/Plata
Dimensiones (AnAlPr)	120 mm * 80 mm * 50 mm
Peso Neto	0.215 kg
Longitud del Cable	2.2 m

Guía de Instalación y Ajuste

El rendimiento del sensor está estrechamente relacionado con la correcta instalación y ajuste. Operación sencilla sin necesidad de herramientas profesionales:

Requisitos de Montaje

Evite posiciones con vibración, proximidad a lámparas de neón y oclusión del sensor; no toque las partes electrónicas internas durante la instalación.

Ajuste de Sensibilidad

Gire el potenciómetro de sensibilidad suave y lentamente; el valor de sensibilidad determina el tamaño del campo de detección (ajuste a 1/2 o superior para distancias de detección cortas).

Ajuste de Ángulo

Ángulo lateral de la antena planar = posición del campo de detección; ángulo vertical = profundidad del campo de detección; ajuste el ángulo del módulo de microondas a ≥45° para una detección óptima.

Comprobación de Estado

El LED parpadea después de encenderse (espera normal); el LED se ilumina continuamente cuando se detecta un objetivo en movimiento (activación de detección).

Guía de Solución de Problemas

Fenómeno de Fallo	Causas Probables	Acción Correctiva
La puerta no se abre y el LED no se enciende	Sensor apagado	Compruebe la conexión del cableado y la validez de la fuente de alimentación
La puerta se abre/cierra constantemente	El sensor detecta vibración/movimiento de la puerta; fuente de interferencia en el rango de detección	Fije el sensor firmemente; aumente el ángulo de inclinación/reduzca la sensibilidad; elimine las fuentes de interferencia en el campo de detección
La distancia de detección es demasiado corta	Baja sensibilidad; ángulo del módulo de microondas <45°; sensor bloqueadoAjuste el potenciómetro de sensibilidad a 1/2 o superior; ajuste el ángulo del módulo a ≥45°; retire los objetos ocluyentes	Escenarios de Aplicación

El RD24-4S es un sensor de detección de movimiento multiescenario con alta adaptabilidad, aplicable principalmente a:

Sistemas de Puertas Automáticas:

Puertas correderas, puertas batientes, puertas de inducción de cristal (edificios comerciales, centros comerciales, edificios de oficinas)Seguridad y Vigilancia:
Detección de seguridad perimetral, inducción de movimiento humano interior (residencial, fábrica, almacén)Automatización Industrial:
Detección de movimiento de cintas transportadoras, inducción de arranque/parada de equipos (líneas de producción de industria ligera)Edificio Inteligente:
Inducción de iluminación inteligente, inducción de aire acondicionado (áreas públicas como pasillos y ascensores)Tecnologías Clave
