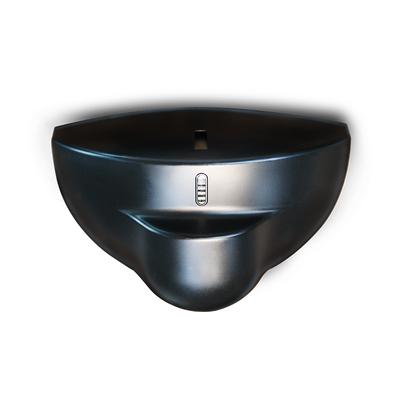

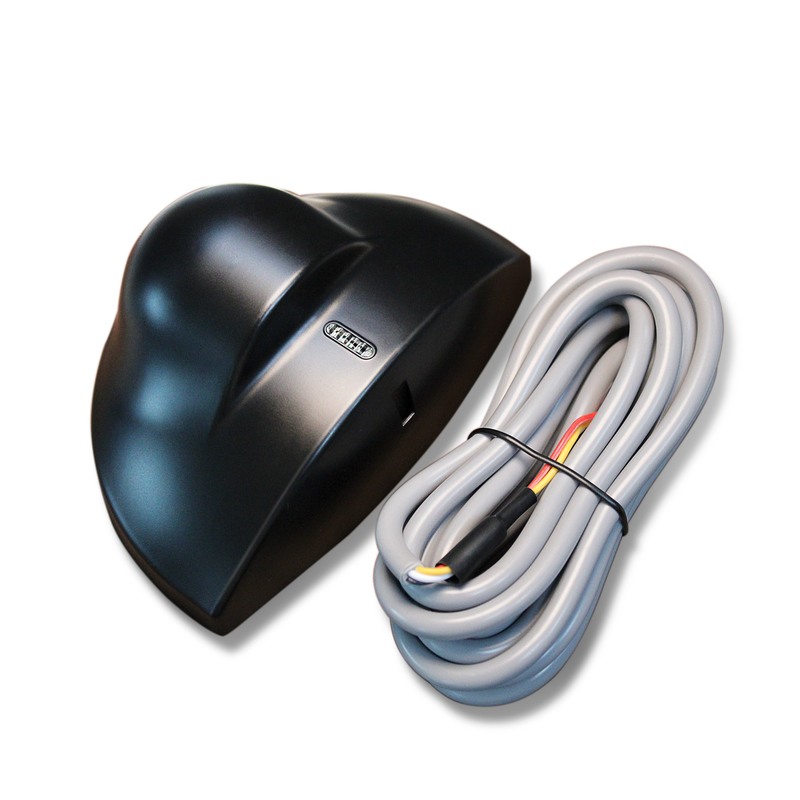

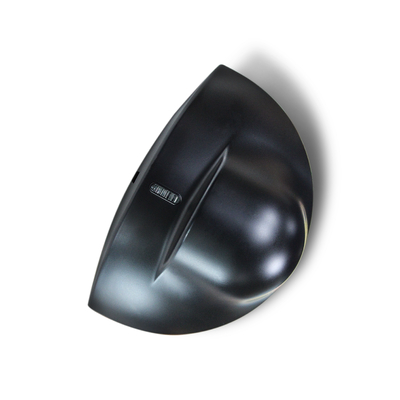

Detector Doppler RD24-4S | Campo de detección amplio de 4m×2m, detección de movimiento de alta precisión

Nombre De La Marca:	JUTAI
Número De Modelo:	RD24-4S
MOQ:	100
Precio:	4-6 USD according to order quantity
Detalles Del Embalaje:	CAJA DE CARTÓN
Condiciones De Pago:	T/T, paypal, alipay, Western Union

Información detallada

Descripción de producto

Información detallada

Lugar de origen:

SHENZHEN CHINA

Certificación:

Altura máxima de montaje:

Tecnología:

Radar doppler de microondas

Frecuencia del transmisor:

24.125 GHz

Potencia radiada del transmisor:

<20 dBm PIRE

Densidad de potencia del transmisor:

≤5mW/cm

Ángulos de inclinación:

0°~90° verticales; -30°~+30° laterales

Campo de detección (montaje de 2,2 m):

4 m (ancho) × 2 m (profundidad)

Modo de detección:

Detección de movimiento

Velocidad mínima detectable:

5 cm/s (eje del sensor)

Voltaje de suministro:

12-24 VCA ±10%; 12-24 VCC +30% / -10%

Frecuencia de las tuberías:

50-60Hz

Consumo de energía:

≤2W(VA)

Modo de salida:

Cambiar la salida del tubo

Tiempo de salida de señal:

1,5 segundos de espera

Voltaje máximo de contacto:

42 V CA/CC

Corriente máxima de contacto:

1A (resistivo)

Poder que cambia máximo:

30W(CC) / 60VA(CA)

Rango de temperatura de trabajo:

-20 ℃ ~ +55 ℃

Grado de protección:

Conformidad de normas:

R&TTE 1999/5/CE; CEM 89/336/CEE

Material:

Color de la carcasa:

Negro/Plata

Dimensiones (W×H×D):

120 mm × 80 mm × 50 mm

Peso neto:

0.215kg

Longitud del cable:

2,2 m

Capacidad de la fuente:

5000 unidades por mes

Resaltar:

Detector de campo de detección amplio Doppler

Sensor de movimiento por microondas de alta precisión

Detector de detección de movimiento de rango de 4m×2m

Descripción de producto

Detector Doppler RD24-4S | Campo de detección amplio de 4 m x 2 m, detección de movimiento de alta precisión

El detector Doppler RD24-4S es un dispositivo profesional de detección de movimiento de alto rendimiento diseñado para sistemas de acceso comercial de alta resistencia y puertas automáticas, que presenta un campo de detección amplio de 4 m x 2 m y una detección de movimiento de alta precisión líder en la industria, lo que lo convierte en la mejor opción para espacios comerciales de entrada grande, vestíbulos de oficinas, centros comerciales y tiendas minoristas. Impulsado por la madura tecnología Doppler de microondas de 24.125 GHz, este detector ofrece un rango de detección expansivo de 4 metros de ancho y 2 metros de profundidad a la altura de montaje estándar de 2.2 m, cubriendo completamente las entradas comerciales grandes y los pasajes de puertas corredizas de vidrio anchas sin zonas muertas, asegurando que cada peatón que se acerca sea capturado con precisión. Su núcleo de detección de alta precisión se destaca en la identificación de movimientos humanos sutiles a una velocidad mínima de 5 cm/s, con un algoritmo inteligente que filtra estrictamente los disparos falsos por vibraciones ambientales, escombros flotantes y movimiento no humano, eliminando las frecuentes averías de puertas causadas por detecciones erróneas.

A diferencia de los detectores ordinarios con rangos de detección estrechos o inestables, este modelo equilibra una cobertura amplia y una orientación precisa, adaptándose a diversas posiciones de instalación y tipos de puertas sin calibración repetida. Encapsulado en una robusta carcasa de ABS, presenta un rendimiento estable en entornos electromagnéticos complejos, resiste el desgaste diario y cumple con las certificaciones internacionales R&TTE y EMC para una operación segura y libre de interferencias. Con compatibilidad plug-and-play y salida de señal consistente, se integra perfectamente con los sistemas de control de puertas automáticas convencionales, sin requerir una configuración compleja. Combinando un generoso campo de detección amplio y una ultra alta precisión, este detector Doppler se erige como una solución confiable y duradera para las necesidades de detección de movimiento de grado comercial.

Detector Doppler RD24-4S | Campo de detección amplio de 4m×2m, detección de movimiento de alta precisión 0

Puntos destacados del producto

Frecuencia de microondas convencional de 24.125 GHz para una detección de movimiento estable (≥5 cm/s)
Campo de detección amplio: 4 m (ancho) x 2 m (profundidad) a una altura de montaje de 2.2 m
Ajuste de ángulo flexible: 0°~90° vertical / -30°~+30° lateral
Suministro de voltaje amplio: 12-24V AC/DC con bajo consumo de energía (≤2W)
Protección IP54 y temperatura de trabajo de -20°C~+55°C para uso interior/exterior semi-cerrado
Fácil instalación y ajuste con tamaño compacto, potenciómetro de sensibilidad y aviso de estado LED claro
Salida confiable: retención de señal de 1.5 s, voltaje de contacto máximo de 42 V AC/DC, corriente resistiva de 1 A

Especificaciones técnicas

Parámetro	Especificación
Tecnología	Radar Doppler de microondas
Frecuencia del transmisor	24.125 GHz
Potencia radiada del transmisor	<20 dBm EIRP
Densidad de potencia del transmisor	≤5mW/cm
Altura máxima de montaje	3m
Ángulos de inclinación	0°~90° vertical; -30°~+30° lateral
Campo de detección (montaje a 2.2 m)	4m(Ancho)*2m(Profundidad)
Modo de detección	Detección de movimiento
Velocidad mínima detectable	5cm/s (eje del sensor)
Voltaje de suministro	12-24V AC ±10%; 12-24V DC +30% / -10%
Frecuencia de red	50-60Hz
Consumo de energía	≤2W(VA)
Modo de salida	Salida de tubo de conmutación
Tiempo de salida de señal	Retención de 1.5s
Voltaje de contacto máximo	42V AC/DC
Corriente de contacto máxima	1A (resistiva)
Potencia de conmutación máxima	30W(DC) / 60VA(AC)
Rango de temperatura de trabajo	-20°C ~ +55°C
Grado de protección	IP54
Conformidad normativa	R&TTE 1999/5/EC; EMC 89/336/EEC
Material	ABS
Color de la carcasa	Negro/Plata
Dimensiones (AnAlPr)	120mm80mm50mm
Peso neto	0.215kg
Longitud del cable	2.2m

Guía de instalación y ajuste

El rendimiento del sensor está estrechamente relacionado con la instalación y el ajuste correctos. Operación sencilla sin necesidad de herramientas profesionales:

Requisitos de montaje

Evite posiciones vibratorias, proximidad a lámparas de neón y oclusión del sensor; no toque las partes electrónicas internas durante la instalación.

Ajuste de sensibilidad

Gire el potenciómetro de sensibilidad suave y lentamente; el valor de sensibilidad determina el tamaño del campo de detección (ajuste a 1/2 o superior para una distancia de detección corta).

Ajuste de ángulo

Ángulo lateral de la antena plana = posición del campo de detección; ángulo vertical = profundidad del campo de detección; ajuste el ángulo del módulo de microondas a ≥45° para una detección óptima.

Comprobación de estado

El LED parpadea después de encenderse (espera normal); el LED se ilumina continuamente cuando se detecta un objetivo en movimiento (disparo de detección).

Guía de solución de problemas

Fenómeno de falla	Causas probables	Acción correctiva
La puerta no se abre y el LED no se enciende	Sensor apagado	Verifique la conexión del cableado y la validez de la fuente de alimentación
La puerta se abre/cierra constantemente	El sensor detecta vibración/movimiento de la puerta; fuente de interferencia en el rango de detección	Fije el sensor firmemente; aumente el ángulo de inclinación/reduzca la sensibilidad; elimine las fuentes de interferencia en el campo de detección
La distancia de detección es demasiado corta	Baja sensibilidad; ángulo del módulo de microondas<45°; sensor bloqueado	Ajuste el potenciómetro de sensibilidad a 1/2 o superior; ajuste el ángulo del módulo a ≥45°; retire los objetos ocluyentes

Escenarios de aplicación

El RD24-4S es un sensor de detección de movimiento multiescenario con alta adaptabilidad, aplicable principalmente a:

Sistemas de puertas automáticas: Puertas corredizas, puertas batientes, puertas de inducción de vidrio (edificios comerciales, centros comerciales, edificios de oficinas)
Seguridad y monitoreo: Detección de seguridad perimetral, inducción de movimiento humano interior (residencial, fábrica, almacén)
Automatización industrial: Detección de movimiento de cintas transportadoras, inducción de arranque/parada de equipos (líneas de producción de industria ligera)
Edificio inteligente: Inducción de iluminación inteligente, inducción de aire acondicionado (áreas públicas como pasillos y ascensores)

Tecnologías principales

Sensor de radar Doppler de microondas Sensor de radar de 24.125 GHz Detector de movimiento para puertas automáticas Sensor de detección de campo amplio Sensor de movimiento IP54
