Detector de bucle del vehículo
>
Detector de bucle vehicular de doble canal para estacionamiento inteligente con detección de dirección y 6 modos de salida

Detector de bucle vehicular de doble canal para estacionamiento inteligente con detección de dirección y 6 modos de salida

Nombre De La Marca: JUTAI
Número De Modelo: LD-202
MOQ: Apoyo 1-10 Pcs por muestra
Precio: Negociable
Detalles Del Embalaje: 50 piezas 1 cartón
Condiciones De Pago: LC, D/A, D/P, T/T, Western Union, Paypal, Alipay
Información detallada
Lugar de origen:
Shénzhen China
Certificación:
CE FCC
Documento:
Canal:
Canal dual
Nombre:
Detector de bucle del vehículo
Tamaño del producto:
76*42*91,5 mm
Color:
Blanco
Fuente de alimentación:
12 a 24 VADC
Tamaño del paquete:
136*86*52 mm
Garantía:
2 años
Peso neto:
195 gramos
Paquete:
Caja de cartón
Sensibilidad:
16 formas seleccionables / Más alto 0,01% DL/L / Más bajo 2,56% DL/L
Humedad:
95% No condensado
Código HS:
903300000090
Peso bruto:
300 g
Interfaz de salida:
2 relés
Rango de temperatura:
-40 a +70 °C (-111°F a +158°F)
Conexión de bucle:
cable del par trenzado
Tiempos de reacción:
10 a 90 ms
Rango de giro automático:
15-2000 uh
Salida de relé:
Relay de presencia / relay de falla
Capacidad de la fuente:
5000 unidades por mes
Resaltar:

Detector en doble canal del lazo del vehículo

,

Detector de bucle con detección de dirección

,

Detector de bucle de estacionamiento inteligente con 6 modos de salida

Descripción de producto

Detector de bucle de vehículos de doble canal para estacionamiento inteligente con detección de dirección y 6 modos de salida


ElDetector de bucle de vehículos de doble canal para estacionamiento inteligente con detección de dirección y 6 modos de salidaestá diseñado para proporcionar a los sistemas de estacionamiento modernos información más precisa sobre el movimiento del vehículo y una mayor flexibilidad de control en las entradas, salidas y carriles controlados.Con dos bucles de inducción conectados a CH1 y CH2El detector puede analizar el orden de activación del vehículo para determinar la dirección de desplazamiento, ayudando a los sistemas de estacionamiento a distinguir más eficazmente el tráfico entrante y saliente.seis modos de funcionamiento seleccionablesApoya la detección direccional, el monitoreo de presencia independiente de dos canales, la salida de pulso de entrada y la salida de pulso de salida, lo que permite que el mismo detector sirva a diferentes estrategias de control de estacionamiento.Las salidas de relé independientes pueden interactuar con puertas de barrera, controladores de estacionamiento, dispositivos de venta de boletos, contadores de vehículos, indicadores de carril y otros equipos de gestión del acceso,hacer que la unidad sea adecuada para aparcamientos sin vigilancia y sistemas automatizados de acceso de vehículos.

Para las instalaciones con diferentes diseños de bucle y condiciones de tráfico, el detector ofreceajuste independiente de la sensibilidad de 8 niveles, cuatro niveles de frecuencia seleccionables, y una amplia gama deRango de inductancia del bucle de 20 ‰ 2000 μHEstos ajustes ayudan a los instaladores a optimizar el rendimiento de detección del vehículo al tiempo que reducen las interferencias entre los bucles adyacentes.Aumento automático de la sensibilidad (ASB)mejora la continuidad de detección de camiones, remolques, vehículos articulados y vehículos de chasis alto,mientras que la presencia permanente y las opciones de reinicio automático proporcionan flexibilidad tanto para pasajes cortos de vehículos como para ocupación prolongadaLos indicadores LED CH1/CH2 claros ayudan con el monitoreo del estado del vehículo y el diagnóstico de fallas en el bucle, y la configuración del interruptor DIP hace que la configuración en el lugar sea sencilla.LD-200 100 ∼ 240 VACyLD-202 12 24 VEste detector de circuito de doble canal proporciona una solución versátil para estacionamiento inteligente, automatización de puertas de barrera, gestión de dirección del vehículo, control de acceso y monitoreo del flujo de tráfico.

vehicle loop detector


Características
  • 1Rango de detección de 15 a 2000 μh
    • El detector de bucle admite un amplio rango de detección de 15 μH a 2000 μH, adaptándose a varios tamaños y configuraciones de bucle para una aplicación versátil en diferentes escenarios de detección de tráfico.
    • El amplio rango de detección permite que nuestro detector de bucle para detectar todo tipo de vehículos, motocicletas, automóviles, camiones ultra largo, autobuses y así sucesivamente
  • 2- El lado compacto.
    • La carcasa compacta y bien diseñada combina todos los requisitos de la industria para características y funcionalidad, lo que permite que este detector se incorpore en cualquier sistema de detección de tráfico existente.
  • 3Capacidades de diagnóstico e indicación LED
    • Las capacidades de diagnóstico integrales permiten el diagnóstico preciso de los problemas de circuito y de instalación y muestran a través del estado de LED, lo que garantiza un rendimiento óptimo y reduce el tiempo de inactividad.
  • 4. Tiempo de presencia seleccionable
    • La salida del relé de presencia puede seleccionarse para limitar una salida de detección a un tiempo fijo (más de 30 minutos) mientras un vehículo permanece en el bucle, proporcionando flexibilidad en la gestión del tráfico.
  • 5Mejoramiento automático de la sensibilidad (ASB)
    • Esta característica detecta de forma fiable las combinaciones de camiones y remolques grandes y los vehículos de lecho alto aumentando automáticamente la sensibilidad al máximo al detectar el vehículo, lo que garantiza una identificación precisa.
  • 6Compensación automática de la deriva en el medio ambiente
    • Detectores de bucle (u otros sensores) que se ajustan y calibran automáticamente a los cambios en las condiciones ambientales,mantener la precisión y la estabilidad de la detección a pesar de los factores climáticos y ambientales variables.
  • 7. 17 Configuración del interruptor de inclinación
    • El diseño del interruptor de deslizamiento en el caparazón hace que la configuración del detector de bucle sea más fácil y clara, lo que es muy fácil de usar para los usuarios.Los usuarios pueden configurar todas las funciones primero y luego instalar el detector de bucle.
  • 8Los canales duales trabajan cooperativamente o independientemente.
    • El detector de bucle de doble canal se puede usar como dos versiones de un solo canal, admite dos canales de detección independientes.
    • También permite el monitoreo simultáneo de múltiples bucles, el detector de bucles tiene la capacidad de reconocer la dirección en aplicaciones de un solo canal.mejora de la flexibilidad y precisión de la detección de vehículos.
  • 9- Interferencia de transmisión.
    • A través del interruptor de penetración, la frecuencia del detector de bucle se puede ajustar para evitar la interferencia de intermitencia causada por la instalación de dos bobinas de bucle demasiado cerca.
dual channel loop detector loop detector

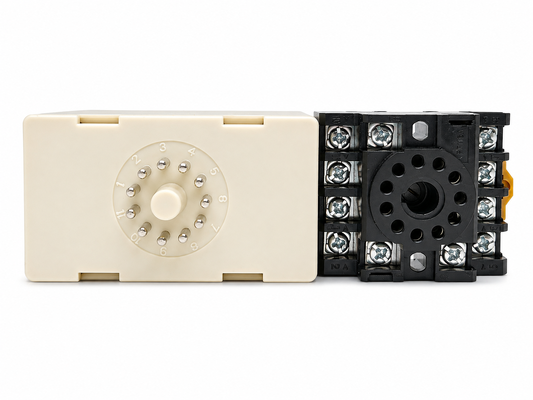

Conexiones
vehicle loop detector

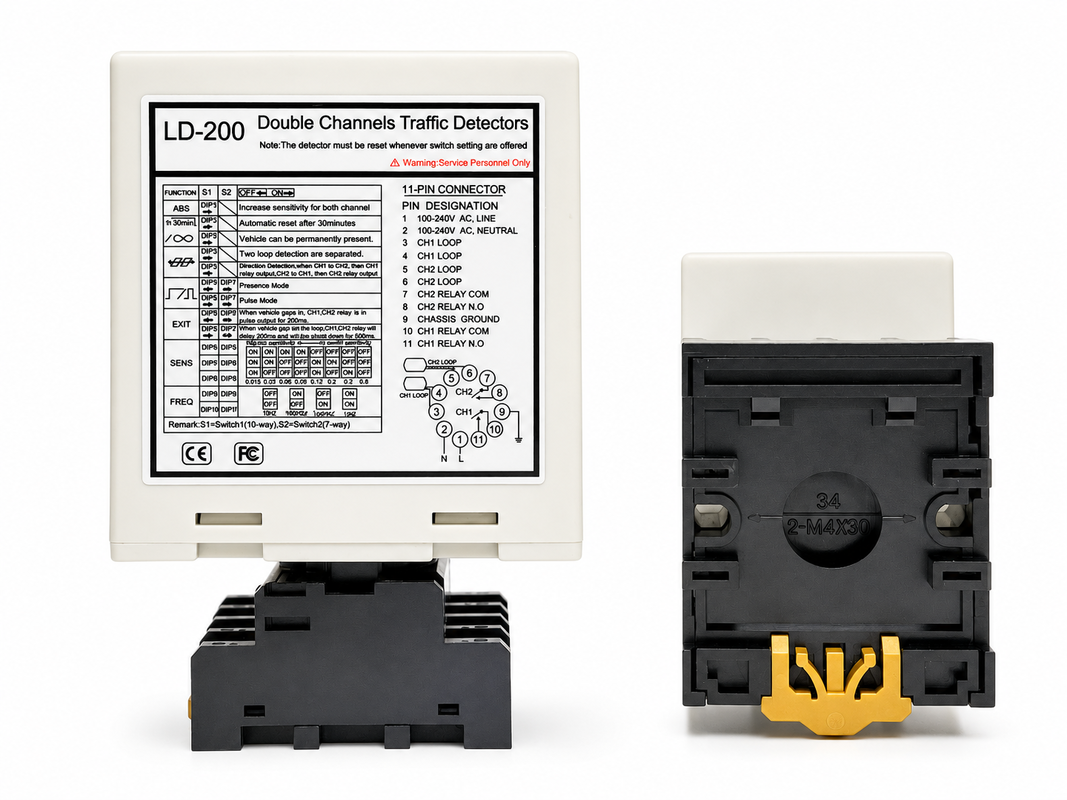

Modos de funcionamiento

El detector de la serie LD-200 podrá configurarse para cualquiera de los siguientes modos:

Modo de presencia Modo de pulso
Modo de presencia lógica AB ((Operación de barrera) Modo de pulso de lógica AB ((Lógica de conteo)

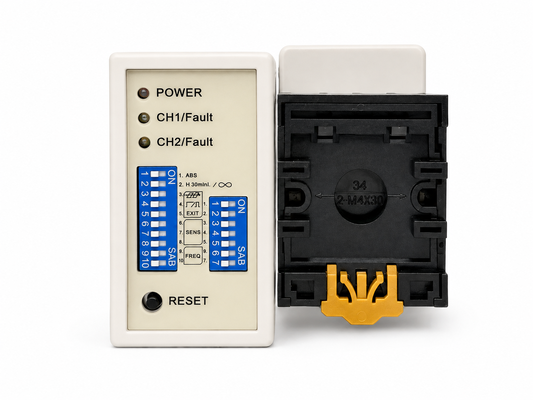

Indica y cambia
LED de energía: LED de energía RED indica "Power ON"
  • Se indicará el valor de la luz LED de detección de CH1: Continuamente encendida.
  • Parpadeo lento: indica que el bucle es un cortocircuito o que el número de giros después del bucle no es suficiente.
  • Parpadeo rápido: indica que el bucle está abierto o que hay demasiados giros después del bucle.
  • Se indicará el valor de la luz LED de detección de CH2: Continuamente encendida.
  • Parpadeo lento: indica que el bucle es un cortocircuito o que el número de giros después del bucle no es suficiente.
  • Parpadeo rápido: indica que el bucle está abierto o que hay demasiados giros después del bucle.
Selección de la sensibilidad
  • La sensibilidad y la frecuencia del bucle se pueden ajustar mediante la configuración de un interruptor de deslizamiento de 7 vías y de un interruptor de deslizamiento de 10 vías.
  • El usuario puede seleccionar 8 configuraciones diferentes cambiando la configuración del interruptor de penetración a diferentes modos como en las tablas de configuración del interruptor de penetración a continuación.8 siendo la menos sensible y 0.015 es el más sensible.
  • Los interruptores 3, 4 y 5 para la selección de la sensibilidad al CH2, siendo 0,8 el menos sensible y 0,015 el más sensible.
vehicle loop detector
¢Switch1=S1:Selección de la función de bucle del canal 1 (interruptor de penetración de 10 vías)
  • (Interruptor 1) DIP1 y DIP2 Aumento de sensibilidad especial para ambos remolques (ambos canales)
vehicle loop detector

(Interruptor1=S1) D3,D4,D5 y ((Interruptor2=S2) D1,D2 Establecimiento de funciones especiales(Modo 1,23 Detección de dirección Modo 4,5,6 Modo normal, dos detecciones de bucles están separadas.)

vehicle loop detector

(Interruptor1=S1) D6 & D7 & D8 y (Interruptor2=S2) D3 & D4 & D5 Configuración de la selección de sensibilidad de CH1 y CH2.(Elecciones de ocho niveles)

vehicle loop detector

(Switch1=S1) D9 & D10 y (Switch2=S2) D6,D7 Frecuencia de ajuste (20 K a 100 KHz).

loop detector

Botón de restablecimiento:Nota: El LD-200 debe restablecerse cada vez que se realice un cambio de configuración en los interruptores de inclinación.

Instalación del bucle

Los bucles se sellan con un compuesto epoxi negro de ajuste rápido o mastica de betún caliente para mezclarse con la superficie de la carretera.

loop detector

Cuando se instale, mantenga el enchufe del producto en dirección vertical

vehicle loop detector
Solución de problemas
vehicle loop detector
Serie de productos
LD-100 El LD-102 LD-200 LD-202 El JTHT-11
high sensitive loop detector

Canal único

100-240 V de corriente continua

loop detector

Canal único

12-24 V AC/DC

loop detector

Dos canales

100-240 V de corriente continua

loop detector

Dos canales

12-24 V AV/DC

loop cable

Cables de bucle

305 m bobina de teflón

El valor de las emisiones de CO2 será el siguiente:



multimeter

Mulemétrico





cetification
